تفاصيل المنتج:
شروط الدفع والشحن:
|
مزايا بحرية:
التحكم الكهرومائي
تصميم مدمج
مناسب لشفرات الدفة العادية
مضخات بإزاحة متغيرة أو توصيل ثابت
رافعة أحادية القطعة للملاءمة القياسية أو بدون مفتاح لعمود الدفة
وحدات المضخة مثبتة على الأسطوانات وموصلة بالكامل بها
(1) مناسب لـ:
الحاويات، الناقلات، العبارات، سفن البضائع العامة، سفن الركاب، الكراكات وأي سفن أخرى تحتاج إلى عزم دوران توجيه أكبر.
(2) التقنية الرئيسية:
أقصى عزم دوران تشغيلي: 15 كيلونيوتن.م — 250 كيلونيوتن.م
أقصى زاوية ميكانيكية للدفة: ± 45 درجة
وقت حركة الدفة: ≤28 ثانية
قطر عمود الدفة: 300 مم — 900 مم
ضغط التشغيل: 13 ميجا باسكال — 20 ميجا باسكال
ضغط التصميم: 16 ميجا باسكال — 24 ميجا باسكال

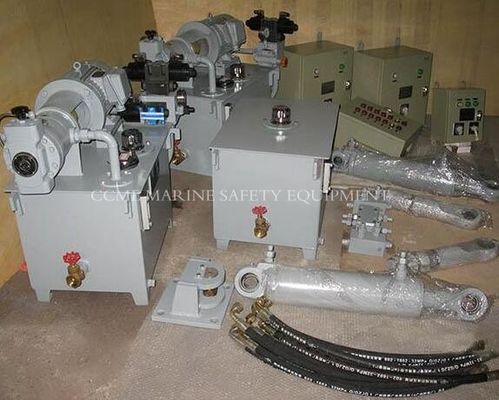

(3) نطاق التسليم:
معدات توجيه بحرية مع أسطوانات هيدروليكية
محطة طاقة كهرومائية مع مضخات زيت
خزانات زيت
محركات بدء التشغيل
عند الطلب، سيتم تسليم المجموعة الكاملة من الأجزاء.
(4) الشهادات:
يمكن تسليم المنتجات المقدمة بشهادات من ABS، GL، BV، LR و CSS، ويمكن تقديم شهادات أخرى وفقًا لطلبات العملاء.
|
|
عزم الدوران التشغيلي |
أقصى ميكانيكي |
وقت |
ضغط التشغيل (ميجا باسكال) |
الضغط المصمم |
قوة المحرك |
الأبعاد |
||
|
أ |
ب |
ج |
|||||||
|
|
|||||||||
|
MDEE060-FM06 |
630 |
±45° |
≤28 |
15 |
18.8 |
37 |
3914 |
2300 |
1033 |
|
MDEE060-FM07 |
680 |
±45° |
≤28 |
16.2 |
20.3 |
37 |
3914 |
2300 |
1033 |
|
MDEE060-FM08 |
700 |
±45° |
≤28 |
16.7 |
20.9 |
37 |
3914 |
2300 |
1033 |
|
MDEE060-FM09 |
750 |
±45° |
≤28 |
17.9 |
22.4 |
37 |
3914 |
2300 |
1033 |
|
MDEE060-FM10 |
780 |
±45° |
≤28 |
18.6 |
23.3 |
37 |
3914 |
2300 |
1033 |
|
MDEE060-FM11 |
800 |
±45° |
≤28 |
13.5 |
16.9 |
45 |
3914 |
2300 |
1110 |
|
MDEE060-FM12 |
880 |
±45° |
≤28 |
14.9 |
18.6 |
45 |
3914 |
2300 |
1110 |
|
MDEE060-FM13 |
900 |
±45° |
≤28 |
15 |
18.8 |
45 |
3914 |
2300 |
1110 |
|
MDEE060-FM14 |
930 |
±45° |
≤28 |
15.7 |
19.7 |
45 |
3914 |
2300 |
1110 |
|
MDEE060-FM15 |
1000 |
±45° |
≤28 |
16 |
20 |
45 |
3914 |
2300 |
1110 |
|
MDEE060-FM16 |
1200 |
±45° |
≤28 |
14.8 |
18.5 |
45 |
4300 |
2800 |
1220 |
|
MDEE060-FM17 |
1500 |
±45° |
≤28 |
17.6 |
22 |
55 |
4300 |
2800 |
1220 |
|
MDEE060-FM18 |
2000 |
±45° |
≤28 |
15 |
18.8 |
75 |
4800 |
3100 |
1340 |
|
MDEE060-FM19 |
2500 |
±45° |
≤28 |
18 |
22.5 |
90 |
4800 |
3100 |
1340 |
