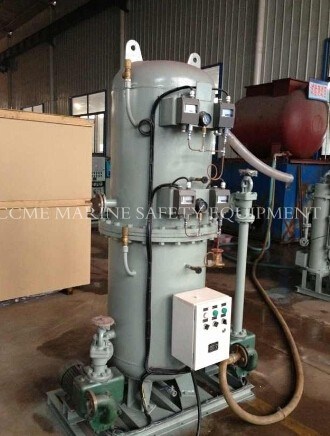

يستخدم الجهاز المياه الضغطية مضخة من قبل مضخة المياه في الخزان لضغط الهواء بحيث الحفاظ على الماء
في خزان تحت ضغط مناسب للاستخدام على متن الطائرة.
مقياس مستوى السائل: لإظهار حالة مستوى الماء في الخزان.
مقياس الضغط: لإظهار الضغط في الخزان.
مراقب الضغط: للتحكم في بدء وإيقاف مضخة المياه. عندما يكون الضغط في الخزان أقل من 0.3Mpa،
سوف تبدأ مضخة المياه بإمداد المياه إلى الخزان حتى يصل الضغط إلى 0.4Mpa.
صمام السلامة: عندما يكون الضغط في الخزان أكثر من 0.42Mpa ، سيتم فتح صمام السلامة لتحرير الضغط في الخزان.
صمام الشحن: لشحن الهواء المضغوط في الخزان.
صمام التفريغ: لتفريغ الماء في الخزان أثناء الصيانة.
مربع التحكم: تم تصميم مربع التحكم مع وضعين للتحكم ، واحد هو التحكم اليدوي ، والآخر هو التحكم التلقائي.
وهي مجهزة بمضخة المياه الرئيسية ومضخة المياه الاحتياطية ومفتاح التبديل SA3. إذا تم تحديد مضخة المياه الرئيسية، يرجى تحويل مفتاح التبديل SA3 إلى "الرئيسي"، إذا تم تحديد مضخة المياه الاحتياطية،من فضلك قم بتحويل SA3 إلى "إحتياطي"عندما يتم تحويل SA2 إلى "اليدوي"، فإن مضخة المياه الرئيسية أو مضخة المياه الاحتياطية ستبدأ بالعمل يدويا.
عندما يتغير
عندما يتم تشغيل "أوتوماتيك" على "أوتوماتيك" ، فإن الجهاز سوف يدخل في العمل التلقائي.
عندما يصل الضغط في الخزان إلى 0.4MPa ، تتوقف مضخة المياه الرئيسية أو مضخة المياه الاحتياطية عن العمل.
|
النموذج |
ZYG- |
|||||||||
|
0.12 |
0.2 |
0.3 |
0.5 |
1.0 |
1.5 |
2.0 |
||||
|
الحجم (م3) |
0.12 |
0.2 |
0.3 |
0.5 |
1.0 |
1.5 |
2.0 |
|||
|
ضغط العمل ((MPa) |
0.4 |
|||||||||
|
ضغط التصميم ((MPa) |
0.44 |
|||||||||
|
ضغط الاختبار ((MPa) |
0.66 |
|||||||||
|
ضغط الإقلاع من صمام الأمان (MPa) |
0.42 |
|||||||||
|
درجة حرارة العمل |
0~45 |
|||||||||
|
درجة حرارة التصميم |
50 |
|||||||||
|
مضخة الماء |
النوع |
1.5CWX-1.5/1.5A |
1.5CWX-2/2A |
1.5CWX-3/3A |
||||||
|
التدفق ((m3/h) |
3 |
6.5 |
10 |
|||||||
|
رأس الشفط ((m) |
40 |
40 |
40 |
|||||||
|
الطاقة (كيلوواط) |
2.2 |
3 |
4 |
|||||||
